Skanująca laserowa głowica tnąca 4 kW
LDC40
Laserowa głowica tnąca z autofokusem do obróbki wysoko refleksyjnych metali o mocy do 4 kW
LDC40
Laserowa głowica tnąca z autofokusem do obróbki wysoko refleksyjnych metali o mocy do 4 kW
Dostarczamy skanujące laserowe głowice tnące z autofokusem o mocy 4 kW, przeznaczone do cięcia metali refleksyjnych, takich jak miedź, mosiądz, aluminium i polerowana stal nierdzewna. Skaner galvo precyzyjnie i szybko kieruje wiązką, a autofokus utrzymuje jej pozycję mimo zmian grubości lub powierzchni, dzięki czemu szczelina cięcia pozostaje czysta, a strefa wpływu ciepła minimalna. Typowe elementy cięte tymi głowicami to zakładki i szyny akumulatorów, panele obudów, reflektory oświetleniowe oraz płyty dekoracyjne.
| Typ | Skanująca laserowa głowica tnąca fiber z autofokusem |
| Model | LDC40 |
| Typ interfejsu | QBH |
| Długość fali | 1080±10nm |
| Moc znamionowa | 4kW |
| Ogniskowa | 150mm/200mm |
| Długość kolimacji | 100mm |
| Dysza | FC-02 |
| Zakres ogniskowania | -15mm~ 15mm / -30mm~ 30mm |
| Zakres regulacji centrowania | ±1.5mm |
| Prędkość ogniskowania | 100mm/s |
| Ciśnienie gazu pomocniczego | ≤2.5MPa |
| Zakres oscylacji | 0-3mm |
| Prędkość oscylacji | ＜4000mm/s |
| Waga | 9.4kg |
Nasze głowice skanujące laserowe z autofokusem są stosowane w obróbce blach z metali wysoko refleksyjnych, takich jak mosiądz, czysta miedź (miedź czerwona) i aluminium.

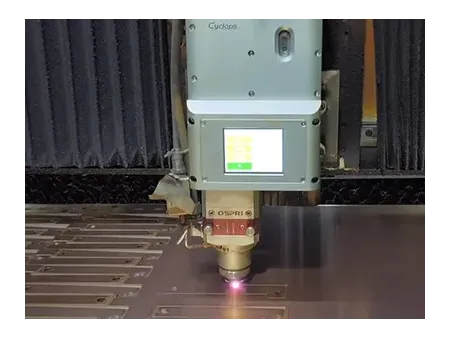

- Cięcie blach z czystej miedzi
Osiem wstępnie zaprogramowanych wzorów skanowania (np. linia, łuk, okrąg, spirala, raster) dostępnych z poziomu kontrolera. Wybierz ścieżkę dopasowaną do geometrii i osiągnij wymaganą prędkość bez czasochłonnych prób.
Monitor szyby ochronnej śledzi poziom zanieczyszczeń. W odpowiednim momencie sygnalizuje konieczność wymiany, a po przekroczeniu dopuszczalnego poziomu system zatrzymuje pracę, zapobiegając pogorszeniu jakości cięcia i chroniąc głowicę.
Chłodzenie obudowy i modułu skanera utrzymuje stabilną temperaturę podczas długich cykli pracy, co zapewnia stałe ogniskowanie i wysoką jakość krawędzi.
Szyba ochronna umieszczona jest w module typu szufladowego, dzięki czemu można ją łatwo wyjąć, wymienić i wznowić pracę w kilka minut. Mniej przestojów, większa efektywność.
Udoskonalony tor optyczny poprawia przenoszenie energii przy cięciu mosiądzu, miedzi i aluminium. Pozwala to uzyskać wyższe prędkości i większą grubość cięcia przy tej samej mocy 4 kW, z czystą szczeliną i niewielką strefą wpływu ciepła.
