Złącza okrągłe BC01 (trójstykowe - 3 PIN)

Opinii

Strona www: http://thesolarconnector.pl/2-1-bc01-circular-connectors.html

Złącze konektor PV, Złącze solarne, Konektor złącze panel solarny

Nasze złącza fotowoltaiczne DC służą do łączenia paneli, falowników lub skrzynek przyłączeniowych. Do montażu i demontażu śrub używa się prostych narzędzi, a każda złączka ma wyjątkową odporność na promieniowanie UV, mgłę solną, wysoką temperaturę, wibracje i wstrząsy, a także odznacza się wyjątkową skutecznością uszczelnienia. Każdy łącznik posiada certyfikat TUV potwierdzający jakość i niezawodność.

Zakres mocy: 1kW-5kW, jednofazowe
Napięcie znamionowe: 250v/350V AC (CSA) 250V AC (TUV)
Prąd znamionowy: 25A (4 mm²), prąd maksymalny: 30A (4 mm²）
Gniozdo: 2 PE
Wodoszczelność: IP68 (1m,1h)
Pasuje do żył o średnicy: 2.5/4.0 mm²
Zewnętrzna średnica kabla: 8-18mm²

Produkty		Złącze przewód–przewód BC01 (CC2)		Złącze płytka–przewód BC01 (FC2)
Model		BC01-3M22-15	BC01-3F22-15	BC01-3M22-05	BC01-3F22-15
Ogólne	Gniazdo	2 PE
	Prąd znamionowy	25A (dla kabla 4 mm²)
	Napięcie znamionowe	TUV: 250V AV CSA:250/350V AV
	Rezystancja styków	≤1mΩ
	Napięcie znamionowe udarowe	4000V AC
	Kateglubia antyprzepięciowa	Ⅲ
	Klasa szczelności złącza	2 (sparowane)
	Wodoszczelność	IP68 (1.5m,24h)
	Siła zapięcia, rozłączenia	10~50N
	Klasa palności	UL94-V0
	Klasa wg IEC	Ⅱ
	Zakres temperatur pracy	-40℃~ 85℃
Standardy	EN 61535:2012 PPP 59015A:2013	IEC i VED - wymagania bezpieczeństwa i testy
	UL6703A	USA i Kanada - wymagania bezpieczeństwa i testy
	Zgodność z RoHS	Tak
Specyfikacja złącza	Pasuje do żył o średnicy	2.5/4.0mm² lub 14/12/10AWG		2.5/4.0mm² lub 14/12AWG
	Średnica zewnętrzna kabla	8~18mm
	Zapięcie	Bayonet
Model	Gniazdo	Męskie	Żeńskie	Męskie	Żeńskie
	Podłączenie przewodów	śruba
Materiał	Obudowa i materiał dielektryczny	PPO (tlenek polifenylenu)
	Styki	stop miedzi i cynku
	Powierzchnia styków	posrebrzana
	Uszczelka	Silikon

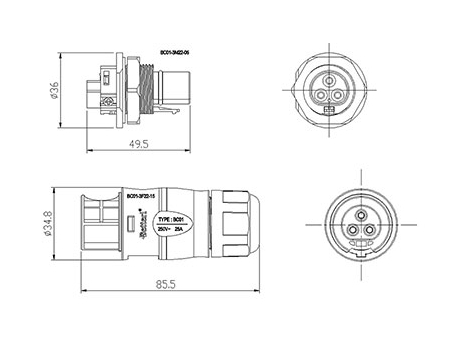

Wymiary	Długość	85.5mm		50.0mm	85.5mm
	Szerokość	35.0mm		36.0mm	35.0mm
	Wysokość	35.0mm		36.0mm	35.0mm
	Waga	49.48g	50.96g	26.08g	50.96g

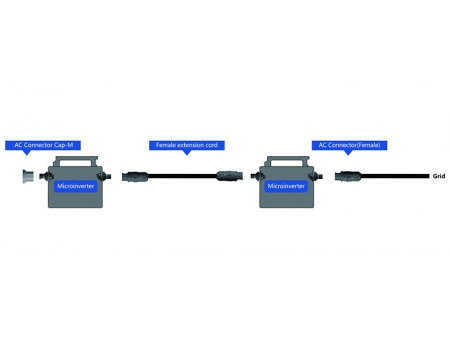

Metody okablowania
