Oś obrotowa do laserowych zrobotyzowanych głowic tnących 3D

Opinii

Strona www: http://laserhead-pl.com/3-1-rotary-axis-for-3d-robotic-laser-cutting-head.html

AC01-LD-H03

Oś obrotowa 5-osiowa zaprojektowana do wielopowierzchniowej i wielokierunkowej obróbki blach oraz elementów metalowych

AC01-LD-H03

Oś obrotowa 5-osiowa zaprojektowana do wielopowierzchniowej i wielokierunkowej obróbki blach oraz elementów metalowych

Ta oś obrotowa do 3D robotycznej głowicy tnącej laserem została zaprojektowana do pracy w 5-osiowych centrach obróbczych, umożliwiając wielopowierzchniową i wielokierunkową obróbkę blach oraz komponentów metalowych. Szczególnie dobrze sprawdza się przy formowaniu 3D blach i obróbce stali tłoczonej na gorąco.

Specyfikacja

Model	AC01-LD-H03
Kompatybilna głowica tnąca laserem	LCR04/LCR03
Moment znamionowy osi A	58N·m
Moment znamionowy osi C	190N·m
Zakres ruchu osi A	±100°
Zakres ruchu osi C	±360°
Prędkość znamionowa osi A	26r/min
Prędkość znamionowa osi C	23r/min
Powtarzalna dokładność pozycjonowania osi A / C	7arcsec
Waga	17kg

Cechy

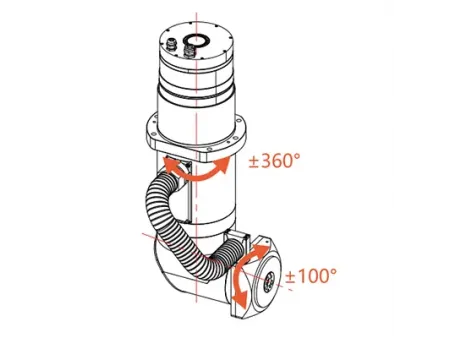

Zakres obrotu osi A: ±100°
Zakres obrotu osi C: 360°
Przelot światłowodu QBH przez środek osi C
Zintegrowany napęd z przekładnią harmoniczną
Wysoka precyzja i jakość obróbki
