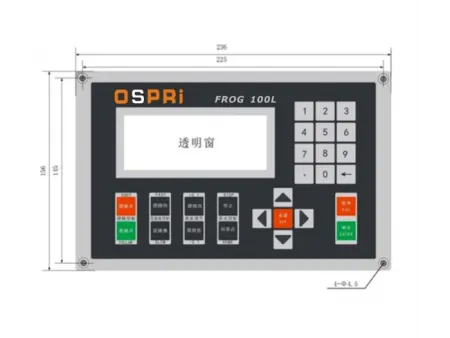

Pojemnościowy kontroler wysokości
FROG 100L
System sterowania laserem światłowodowym do monitorowania i kontroli odległości między dyszą a powierzchnią materiału
FROG 100L
System sterowania laserem światłowodowym do monitorowania i kontroli odległości między dyszą a powierzchnią materiału
To wysokowydajny, samodzielny pojemnościowy kontroler wysokości, który wykorzystuje metodę sterowania w pętli zamkniętej do precyzyjnego zarządzania głowicami pojemnościowymi w systemach cięcia laserowego. Oprócz standardowych funkcji sterowania dostępnych w podobnych produktach, posiada również interfejs komunikacyjny Ethernet (protokół TCP/IP), umożliwiający płynną integrację z oprogramowaniem do cięcia laserowego. Ułatwia to wdrożenie funkcji takich jak automatyczne śledzenie wysokości, etapowe przebijanie grubych materiałów, stopniowe zwiększanie mocy dla płynniejszego wejścia, precyzyjne wykrywanie krawędzi oraz automatyczne unoszenie głowicy między cięciami w celu uniknięcia kolizji i oszczędności czasu, jednocześnie znacznie zwiększając szybkość reakcji.
Dzięki podwójnemu algorytmowi pętli zamkniętej (prędkości i pozycji) do sterowania serwomechanizmem, pojemnościowy kontroler wysokości zapewnia prędkość i dokładność cięcia przewyższające wiele krajowych i zagranicznych rozwiązań.
- Częstotliwość próbkowania: 1000 razy na sekundę
- Dokładność pomiaru statycznego: 0,001 mm
- Dokładność dynamiczna: 0,05 mm
- Zakres kontroli wysokości: 0–15 mm
- Maksymalne przyspieszenie: 2G
- Maksymalna prędkość śledzenia: do 1000 mm/s (z śrubą o skoku 10 mm i serwomotorem 6000 obr./min)
- Odległość transmisji sygnału: do 100 m bez tłumienia, wysoka odporność na zakłócenia
- Obsługa komunikacji sieciowej i aktualizacji online przez USB
- Kompatybilny z każdą głowicą i dyszą, automatyczna adaptacja parametrów pojemnościowych
- Funkcje bezpieczeństwa: alarm kolizji z płytą, alarm przekroczenia zakresu śledzenia
- Wykrywanie i automatyczne odnajdywanie krawędzi
- Kalibracja jednym przyciskiem — szybka i prosta obsługa
- Obsługa funkcji przebijania segmentowego, unoszenia typu „frog-jump” oraz regulowanej wysokości podnoszenia
- Wbudowana funkcja oscyloskopu do monitorowania w czasie rzeczywistym zmian pojemności i wysokości
